ГОСТ 25073-81

Группа Е35

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ ОПОРНЫЕ НА НАПРЯЖЕНИЕ СВЫШЕ 1000 В

ДЛЯ РАБОТЫ НА ОТКРЫТОМ ВОЗДУХЕ

Типы, основные параметры и размеры

Ceramik base outdoor insulators for voltage over 1000 В.

Types, main parameters and dimensions

ОКП 34 9343

Дата введения 1983-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

РАЗРАБОТЧИКИ

И.Е.Аснис (руководитель темы), Э.Г.Харитонова, Э.Г.Сапожникова, Г.И.Овчинникова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.12.81 N 5728

3. Стандарт полностью соответствует СТ СЭВ 2315-80 и международному стандарту МЭК 273-79

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

#G0Обозначение НТД, на который дана ссылка	Номер пункта
#M12291 1200006927ГОСТ 9920-89#S	2
#M12291 1200011826ГОСТ 9984-85#S	1
#M12291 1200003320ГОСТ 15150-69#S	1, 2
#M12291 1200011678ГОСТ 20419-83#S	2
МЭК 273-79	2

6. Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 N 1157

7. ПЕРЕИЗДАНИЕ (май 1999 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в марте 1985 г., апреле 1987 г., ноябре 1988 г., июне 1989 г., июне 1990 г. (ИУС 6-85, 9-87, 2-89, 10-89, 10-90)

1. Настоящий стандарт распространяется на опорные стержневые армированные фарфоровые изоляторы климатических исполнений УХЛ, Т, категории размещения 1 по #M12291 1200003320ГОСТ 15150#S, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах переменного тока напряжением св. 1000 В частоты до 100 Гц.

Стандарт устанавливает требования к изоляторам, изготовленным для нужд народного хозяйства и экспорта.

Изоляторы должны соответствовать требованиям #M12291 1200011826ГОСТ 9984#S.

(Измененная редакция, Изм. N 2).

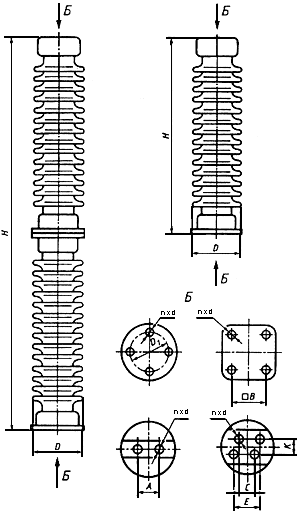

2. Типы, основные параметры, размеры и коды ОКП изоляторов должны соответствовать указанным на чертеже и в табл.1-4.

Примечание. Чертеж не определяет конструкцию.

Таблица 1

#G0Тип изолятора	Код ОКП	Номинальное напряжение, кВ	Минимальная механическая разрушающая сила на изгиб, кН	Испытательное напряжение грозовых импульсов (полный импульс), кВ	Длина пути утечки внешней изоляции, см, не менее, для классов
					I	II
C4-80-I УХЛ, Т	34 9343 1018		4		20	-
C4-80-II УХЛ, Т	34 9343 1135				-	30
C6-80-I УХЛ, Т			6
C8-80-I УХЛ, Т			8
C10-80-I УХЛ, Т	-	10	10	80
С12,5-80-I УХЛ, Т			12,5		20	-
C16-80-I УХЛ, Т			16
C20-80-I УХЛ, Т			20
C4-125-I УХЛ, Т	34 9343 1019		4
C6-125-I УХЛ, Т			6
C8-125-I УХЛ, Т			8
C10-125-I УХЛ, Т		20 или 22	10	125	40
С12,5-125-I УХЛ, Т			12,5
С16-125-I УХЛ, Т			16
C20-125-I УХЛ, Т			20
C4-170-I УХЛ, Т			4			-
C6-170-I УХЛ, Т			6
С8-170-I УХЛ, Т		30	8	170	60
C10-170-I УХЛ, Т			10
С12,5-170-I УХЛ, Т			12,5
C4-195-I УХЛ, Т	34 9343 1136				70
C4-195-II УХЛ, Т	34 9343 1137		4	195	-	105
C4-200-I УХЛ, Т
C6-200-I УХЛ, Т			6
C8-200-I УХЛ, Т	-	35	8	200	70
C10-200-I УХЛ, Т			10			-
C12,5-200-I УХЛ, Т			12,5
C16-200-I УХЛ, Т			16
C20-200-I УХЛ, Т	34 9343 1037		20
C4-450-I УХЛ, Т	34 9343 1093				190(160)
C4-450-I-01 УХЛ, Т	-		4		200
C4-450-II УХЛ, Т	34 9343 1094			450	-	270 (230)
C6-450-I УХЛ, Т	34 9343 1095	110			190 (160)	-
C6-450-II УХЛ, Т	34 9343 1096		6		-	270 (230)
C8-450-I УХЛ, Т					190 (160)	-
C8-450-II УХЛ, Т			8		-	270 (230)
C10-450-I УХЛ, Т					190 (160)	-
C10-450-II УХЛ, Т			10		-	270 (230)
C12,5-450-I УХЛ, Т	-				190 (160)	-
С12,5-450-II УХЛ, Т			12,5	450	-	270 (230)
C16-450-I УХЛ, Т					190 (160)	-
C16-450-II УХЛ, Т			16		-	270 (230)
C20-450-I УХЛ, Т					190 (160)	-
C20-450-II УХЛ, Т			20		-	270 (230)
C4-480-I УХЛ, Т	34 9343 1131		4		190	-
C4-480-II УХЛ, Т	34 9343 1128	110			-	280
C6-480-I УХЛ, Т	34 9343 1132		6	480	190	-
C6-480-II УХЛ, Т	34 9343 1129				-	280
C4-550-I УХЛ, Т	34 9343 1048		4		217 (197)	-
C4-550-II УХЛ, Т	34 9343 1049				-	330 (290)
C6-550-I УХЛ, Т	34 9343 1050		6		217 (197)	-
C6-550-II УХЛ, Т	34 9343 1051				-	330 (290)
C8-550-I УХЛ, Т			8		217 (197)	-
C8-550-II УХЛ, Т				550	-	330 (290)
C10-550-I УХЛ, Т			10		217 (197)	-
C10-550-II УХЛ, Т					-	330 (290)
С12,5-550-I УХЛ, Т			12,5		217 (197)	-
С12,5-550-II УХЛ, Т	-				-	330 (290)
C16-550-I УХЛ, Т			16		217 (197)	-
C16-550-II УХЛ, Т					-	330 (290)
C20-550-I УХЛ, Т		110	20	550	217 (197)	-
C20-550-II УХЛ, Т					-	330 (290)
C6-660-I УХЛ, Т			6	660	260	-
C4-750-I УХЛ, Т			4		350 (270)	-
C4-750-II УХЛ, Т					-	420 (390)
C6-750-I УХЛ, Т			6		350 (270)	-
C6-750-II УХЛ, Т		150		750	-	420 (390)
C8-750-I УХЛ, Т			8		350 (270)	-
C8-750-II УХЛ, Т					-	420 (390)
С12,5-750-I УХЛ, Т			12,5		350 (270)	-
C12.5-750-II УХЛ, Т					-	420 (390)
C4-950-I УХЛ, Т			4		380 (340)	-
C4-950-II УХЛ, Т					-	570 (490)
C6-950-I УХЛ, Т	34 9343 1139		6		380 (340)	-
C6-950-II УХЛ, Т	34 9343 1141			950	-	570 (490)
C8-950-I УХЛ, Т			8		380 (340)	-
C8-950-II УХЛ, Т					-	570 (490)
C12,5-950-I УХЛ, Т			12,5		380 (340)	-
С12,5-950-II УХЛ, Т		220			-	570 (490)
C4-1050-I УХЛ, Т			4		400	-
C4-1050-II УХЛ, Т	-				-	570 (565)
С6-1050-I УХЛ, Т			6		400	-
C6-1050-II УХЛ, Т				1050	-	570 (565)
C8-1050-I УХЛ, Т			8		400	-
C8-1050-II УХЛ, Т					-	570 (565)
С12,5-1050-I УХЛ, Т			12,5		400	-
С12,5-1050-II УХЛ, Т					-	570 (565)
C8-1300-I УХЛ, Т	34 9343 1142		8		540	-
C8-1300-II УХЛ, Т	34 9343 1143	330		1300	-	800
С12,5-1300-II УХЛ, Т	34 9343 1124		12,5
C8-1800-I УХЛ, Т	34 9343 1144	500	8	1800	800	-
С12,5-1800-I УХЛ, Т	34 9343 1125		12,5

Примечания

1. Длина пути утечки, указанная в скобках, соответствует МЭК 273-79.

2. Типы изоляторов, не имеющие кода ОКП, разрабатывают по требованиям потребителя.

В условном обозначении вновь разрабатываемых типов изоляторов, основные параметры и размеры которых указаны в табл.1, 3, буквы и цифры означают:

С - изолятор керамический опорный стержневой;

4; 6; 8; 10; 11; 12,5; 16; 20 - минимальная механическая разрушающая сила на изгиб, кН;

80; 125; 170; 195; 200; 250; 450; 480; 550; 750; 950; 1050; 1300; 1800 - испытательное напряжение грозовых импульсов (полный импульс), кВ;

I, II - классы по длине утечки внешней изоляции;

УХЛ, Т - климатические исполнения по #M12291 1200003320ГОСТ 15150#S;

1 - категория размещения по #M12291 1200003320ГОСТ 15150#S.

Пример условного обозначения изолятора керамического опорного стержневого с минимальной механической разрушающей силой на изгиб 6 кН, испытательным напряжением грозовых импульсов 550 кВ, II класса по длине утечки, климатического исполнения УХЛ, категории размещения 1:

Изолятор C6-550-II УХЛ ГОСТ 25073-81

Соответствие условных обозначений длины пути утечки по настоящему стандарту (табл.1, 3) и #M12291 1200006927ГОСТ 9920#S приведено в приложении 1.

В условном обозначении типов изоляторов, выпускаемых в настоящее время, основные параметры и размеры которых указаны в табл.2, 4, буквы и цифры означают:

И - изолятор;

О - опорный;

С - стержневой;

10, 20, 35, 110 - номинальное напряжение, кВ;

300, 400, 500, 600, 1000, 1250, 1500, 1600, 2000 - минимальная механическая разрушающая сила на изгиб, даН (кгс);

01, 02, 03, 04 - конструктивное исполнение;

УХЛ, Т - климатические исполнения по #M12291 1200003320ГОСТ 15150#S;

1 - категория размещения по #M12291 1200003320ГОСТ 15150#S.

Таблица 2

#G0Тип изолятора	Код ОКП	Номинальное напряжение, кВ	Минимальная механическая разрушающая сила на изгиб, даН	Испытательное напряжение грозовых импульсов (полный импульс), кВ	Длина пути утечки внешней изоляции, см, не менее, для классов
					I	II
ИОС-10-300-01Т1	34 9343 1022		300		-	40
ИОС-10-500 УХЛ, Т1*	34 9343 1021	10	500	80	20	-
ИОС-10-2000-I УХЛ, Т1	34 9343 1145		2000
ИОС-20-300-УХЛ1	34 9343 1023	20	300	125	-	40
ИОС-20-500-01 УХЛ, Т1	34 9343 1027
ИОС-20-500-02 УХЛ, Т1	34 9343 1028	20	500	125	40
ИОС-20-2000 УХЛ, Т1	34 9343 1030		2000			-
ИОС-35-500-01 УХЛ, Т1	34 9343 1032
ИОС-35- 500-02 УХЛ, Т1	34 9343 1033				70
ИОС-35-500-03 УХЛ, Т1	34 9343 1035		500			105
ИОС-35-500-04 УХЛ, Т1	34 9343 1133	35		195	-
ИОС-35-1000 УХЛ, Т1	34 9343 1010		1000		90
ИОС-35-2000 УХЛ, Т1	34 9343 1038		2000		70
ИОС-110-300 УХЛ, Т1	34 9343 1040		300		200
ИОС-110-400 УХЛ, Т1	34 9343 1039		400		190
ИОС-110-600 УХЛ, Т1	34 9343 1041		600		223
ИОС-110-1000 УХЛ, Т1	34 9343 1042		1000
ИОС-110-1250 УХЛ, Т1	34 9343 1043	110	1250	480		-
ИОС-110-1500 УХЛ, Т1	34 9343 1044		1500		190
ИОС-110-1600 УХЛ, Т1	34 9343 1047		1600
ИОС-110-2000 УХЛ, Т1	34 9343 1046
ИОС-110-2000-01 УХЛ, Т1	34 9343 1045		2000		200

______________

* Изолятор изготовляют как запасную часть.

Таблица 3

Размеры в мм

#G0 Тип изолятора	Высота изолятора		Номи- нальное значение наиболь- шего диаметра изоляци- онной части	Установочные размеры
								Число отверстий во фланцах и диаметр
	Номин.	Пред. откл.		Верхний фланец		Нижний фланец		х
				Номин.	Пред. откл.	Номин.	Пред. откл.	Верхний фланец	Нижний фланец
C4-80-I УХЛ, Т	190
C4-80-II УХЛ, Т	215		125	36		70		2М8	2М10
C6-80-I УХЛ, Т			180	76		76		4М12	4М12
C8-80-I УХЛ, Т	190, 215
C10-80-I УХЛ, Т
С12,5-80-I УХЛ, Т			190	76		76
C16-80-I УХЛ, Т	285							4М12	4М12
C20-80-I УХЛ, Т							±0,5
C4-125-I УХЛ, Т	305		120	93		110		2х11	2х11
C6-125-I УХЛ, Т			195
C8-125-I УХЛ, Т	305, 315	±1,0		76	±0,5	76		4М12	4М12
C10-125-I УХЛ, Т
C12,5-125-I УХЛ, Т			230
C16-125-I УХЛ, Т	355			127		127		4М16	4М16
C20-125-I УХЛ, Т
C4-170-I УХЛ, Т
C6-170-I УХЛ, Т			205
C8-170-I УХЛ, Т	445			76		76		4М12	4М12
С10-170-I УХЛ, Т			245
С 12,5-170-I УХЛ, Т								4М16	4М16
C4-195-I УХЛ, Т	440		145	127		127		4х13	4х13
C4-195-II УХЛ, Т			176
C4-200-I УХЛ, Т
C6-200-I УХЛ, Т			210
C8-200-I УХЛ, Т	475			76		76		4М12	4М12
C10-200-I УХЛ, Т
С12,5-200-I УХЛ, Т			245
C16-200-I УХЛ, Т	560					127		4М16	4М16
C20-200-I УХЛ, Т				127
C4-450-I УХЛ, Т			165			127; 178; (200)		4М16	4М16; 4х18
C4-450-I-01 УХЛ, Т			190	178		178		4х18	4х18
C4-450-II УХЛ, Т			205
C6-450-I УХЛ, Т			175			127; 178; (200)
C6-450-II УХЛ, Т			215	127				4М16
C8-450-I УХЛ, Т	1020		260			127; 200; (225)			4М16; 4х18
C8-450-II УХЛ, Т
C10-450-I УХЛ, Т			290			127; 225
C10-450-II УХЛ, Т
С12,5-450-I УХЛ, Т				127; (225)		225; (254)		4М16 (4х18)	4х18; (8х18)
С12,5-450-II УХЛ, Т
C16-450-I УХЛ, Т		±1,0	300
C16-450-II УХЛ, Т				127; (275)	±0,5	254; (275)	±0,5	4М16 (8х18)	8х18
C20-450-I УХЛ, Т
C20-450-II УХЛ, Т
C4-480-I УХЛ, Т			165
C4-480-II УХЛ, Т	1050		205	127; (225)				4М16 (4х18)	4М16 4х18
C6-480-I УХЛ, Т			175
C6-480-II УХЛ, Т			215			127; 178; (200)
C4-550-I УХЛ, Т	1220		170
C4-550-II УХЛ, Т			210					4М16, 4х18
C6-550-I УХЛ, Т			180	127; (254); (275)
C6-550-II УХЛ, Т			220						4М16; 4х18
C8-550-I УХЛ, Т			300			127; 200; (225)
C8-550-II УХЛ, Т				127; 225; (254); (275)				4М16 4х18; (8х18)
C10-550-I УХЛ, Т			350			127; 225
C10-550-II УХЛ, Т
C12,5-550-I УХЛ, Т
С12,5-550-II УХЛ, Т
C16-550-I УХЛ, Т	1220		350	127; 225; (254); (275)		254		4М16; 4х18; (8х18)	8х18
C16-550-II УХЛ, Т
C20-550-I УХЛ, Т						275
C20-550-II УХЛ, Т
C6-660-I УХЛ, Т	1500		190			127			4М16
C4-750-I УХЛ, Т				127		127; 200		4М16	4М16; 4х18
C4-750-II УХЛ, Т
C6-750-I УХЛ, Т
C6-750-II УХЛ, Т	1700	±2,5	350			127; 225; (254)	±0,5		4М16; 4х18 (8х18)
C8-750-I УХЛ, Т				127; 225				4М16; 4х18
C8-750-II УХЛ, Т
С12,5-750-I УХЛ, Т			400			254; (275)			8х18
С12,5-750-II УХЛ, Т
C4-950-I УХЛ, Т			450	127		200		4М16
C4-950-II УХЛ, Т
C6-950-I УХЛ, Т			210			225		4М16; 4х18	4х18
C6-950-II УХЛ, Т			240
C8-950-I УХЛ, Т	2100			127; 225		254
C8-950-II УХЛ, Т									8х18
С12,5-950-I УХЛ, Т				127; 225; 254		275		4М16; 4х18; 8х18
С12,5-950-II УХЛ, Т		±3,5
С4-1050-I УХЛ, Т				127		200		4М16
C4-1050-II УХЛ, Т
C6-1050-I УХЛ, Т			450	127; 225		225		4М16; 4х18	4х18
C6-1050-II УХЛ, Т						225
C8-1050-I УХЛ, Т				127; 225		254		4М16; 4х18
C8-1050-II УХЛ, Т	2300	±3,5
С12,5-1050-I УХЛ, Т				127; 225; 254				4М16; 4х18; 8х18
С12,5-1050-II УХЛ, Т									8х18
C8-1300-I УХЛ, Т						275
C8-1300-II УХЛ, Т	2900	±4,0
С12,5-1300-II УХЛ, Т				225				4х18
C8-1800-I УХЛ, Т	4000	±5,5				300
С12,5-1800-I УХЛ, Т

Примечание. В скобках приведены присоединительные размеры для изоляторов, используемых при комплектовании колонок на более высокие классы напряжений.

Пример условного обозначения изолятора керамического опорного стержневого на номинальное напряжение 35 кВ, с минимальной механической силой на изгиб 500 даН, конструктивного исполнения 01, климатического исполнения УХЛ, категории размещения 1:

Изолятор ИОС-35-500-01 УХЛ 1 ГОСТ 25073-81

(Измененная редакция, Изм. N 2-5).

3. Значения массы изоляторов приведены в приложении 2.

(Измененная редакция, Изм. N 2).

Таблица 4

Размеры в мм

#G0 Тип изолятора	Высота изолятора		Номи- нальный диаметр изоляци- онной части	Установочные размеры
				Верхний фланец		Нижний фланец		Верхний фланец		Нижний фланец
	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
ИОС-10-300-01 Т1	302		150					36	±0,3	70	±0,3
ИОС-10-500 УХЛ, Т1	190		140
ИОС-10-2000-I УХЛ, Т1	284	±1,0	170					-	-	-	-
ИОС-20-300 УХЛ1	295		150	-	-	-	-	50	±0,2	50	±0,2
ИОС-20-500-01 УХЛ, Т1	315					140	±0,5	-	-
ИОС-20-500-02 УХЛ, Т1								23	±0,5
ИОС-20-2000 УХЛ, Т1	355		200			-	-
ИОС-35-500-01 УХЛ, Т1	440	±1,5	175	140	±0,5	140	±0,5
ИОС-35-500-02 УХЛ, Т1
ИОС-35-500-03 УХЛ, Т1	570		214	-	-
ИОС-35-500-04 УХЛ, Т1				140	±0,5
ИОС-35-1000 УХЛ, Т1	500	±2,0	230	-	-	-	-
ИОС-35-2000 УХЛ, Т1		±1,5	235
ИОС-110-300 УХЛ, Т1	1020		200	178	±0,5	178	±0,5	-	-	-	-
ИОС-110-400 УХЛ, Т1	1050		220
ИОС-110-600 УХЛ, Т1	1100		225
ИОС-110-1000 УХЛ, Т1*		±2,0	230
ИОС-110-1250 УХЛ, Т1			210	-	-	-	-
ИОС-110-1500 УХЛ, Т1*			245
ИОС-110-1600 УХЛ, Т1*			230
ИОС-110-2000 УХЛ, Т1
ИОС-110-2000-01 УХЛ, Т1			245

Продолжение табл.4

Размеры в мм

#G0Тип изолятора	Установочные размеры
								Число отверстий во фланцах и диаметр
	Верхний фланец		Нижний фланец		Пред. Откл. ±0,2			х
	Номин.	Пред. откл.	Номин.	Пред. откл.	Верхний фланец			Верхний фланец	Нижний фланец
ИОС-10-300-01 Т1	-	-	-	-				2М8	2М10
ИОС-10-500 УХЛ, Т1
ИОС-10-2000-I УХЛ, Т1	160	±0,8	160	±0,8	-	-	-	4х18	4х18
ИОС-20-300 УХЛ1	-	-	-	-				2М10	2М10
ИОС-20-500-01 УХЛ, Т1			-	-	35	56	20	4М8	2М12
ИОС-20-500-02 УХЛ, Т1								2М6
ИОС-20-2000 УХЛ, Т1	-	-	160	±0,8				4М12	4х18
ИОС-35-500-01 УХЛ, Т1			-	-					4М12
ИОС-35-500-02 УХЛ, Т1								2М6
ИОС-35-500-03 УХЛ, Т1	99	±0,5	140	±0,5				4М12
ИОС-35-500-04 УХЛ, Т1	-	-						2М6
ИОС-35-1000 УХЛ, Т1	160	±0,8	160	±0,8
ИОС-35-2000 УХЛ, Т1			180		-	-	-	4х18
ИОС-110-300 УХЛ, Т1	-	-	-	-					4х18
ИОС-110-400 УХЛ, Т1	120	±0,5	160					4М12
ИОС-110-600 УХЛ, Т1
ИОС-110-1000 УХЛ, Т1*	160		180					4х18
ИОС-110-1250 УХЛ, Т1				±0,8
ИОС-110-1500 УХЛ, Т1*	194	±0,8						4х20
ИОС-110-1600 УХЛ, Т1*	180							4х18
ИОС-110-2000 УХЛ, Т1			194						4х20
ИОС-110-2000-01 УХЛ, Т1	194							4х20

____________

* Изолятор изготовляют из фарфора группы 110 по #M12291 1200011678ГОСТ 20419#S.

ПРИЛОЖЕНИЕ 1

Справочное

Условное обозначение длины пути утечки

#G0По ГОСТ 25073-81	По ГОСТ 9920-75
I	А
II	Б

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ 2

Справочное

Показатели материалоемкости

#G0Тип изолятора	Масса изолятора, кг
ИОС-10-300-01 Т1	8,9
ИОС-20-300 УХЛ1	9,3
ИОС-10-500 УХЛ, Т1	4,2
ИОС-10-2000-1 УХЛ, Т1	22,0
ИОС-20-500-01 УХЛ, Т1	9,0
ИОС-20-500-02 УХЛ, Т1
ИОС-20-2000 УХЛ, Т1	23,0
ИОС-35-500-01 УХЛ, Т1	16,0
ИОС-35-500-02 УХЛ, Т1	16,0
ИОС-35-500-03 УХЛ, Т1	34,6
ИОС-35-500-04 УХЛ, Т1	35,4
ИОС-35-1000 УХЛ, Т1	42,0
ИОС-35-2000 УХЛ, Т1	45,0
ИОС-110-300 УХЛ, Т1	51,0
ИОС-110-400 УХЛ, Т1	61,0
ИОС-110-600 УХЛ, Т1	72,0
ИОС-110-1000 УХЛ, Т1	82,0
ИОС-110-1250 УХЛ, Т1	53,6
ИОС-110-1500 УХЛ, Т1	106,0
ИОС-110-1600 УХЛ, Т1	96,0
ИОС-110-2000 УХЛ, Т1
ИОС-110-2000-01 УХЛ, Т1	106,0
C4-80-I УХЛ, Т	2,1
С4-80-II УХЛ, Т	2,3
C6-80-I УХЛ, Т	5,0*
C8-80-I УХЛ, Т	5,9*
C10-80-I УХЛ, Т	6,5*
С12,5-80-I УХЛ, Т	7,7*
C16-80-I УХЛ, Т	8,6*
C20-80-I УХЛ, Т	9,5*
C4-125-I УХЛ, Т	4,7
C6-125-I УХЛ, Т	8,0*
C8-125-I УХЛ, Т	9,0*
C10-125-I УХЛ, Т	11,0*
C12,5-125-I УХЛ, Т	12,7*
C16-125-I УХЛ, Т	16,0*
С20-125-I УХЛ, Т	18,2*
C4-170-I УХЛ, Т	9,0*
C6-170-I УХЛ, Т	11,0*
С8-170-I УХЛ, Т	12,7*
C10-170-I УХЛ, Т	14,5*
С12,5-170-I УХЛ, Т	18,2*
С4-195-1 УХЛ, Т	8,0
С4-195-II УХЛ, Т	9?5
C4-200-I УХЛ, Т	8,5*
C6-200-I УХЛ, Т	12,0*
C8-200-I УХЛ, Т	14,5*
C10-200-I УХЛ, Т	15,0*
С12,5-200-I УХЛ, Т	20,0*
C16-200-I УХЛ, Т	22,7*
C20-200-I УХЛ, Т	26,4*
C4-450-I УХЛ, Т	31,0
C4-450-I-01 УХЛ, Т	38,0
C4-450-II УХЛ, Т	37,0
C6-450-I УХЛ, Т	35,5
C6-450-II УХЛ, Т	43,0
C8-450-I УХЛ, Т	39,0*
C8-450-II УХЛ, Т	46,0*
C10-450-I УХЛ, Т	47,0*
C10-450-II УХЛ, Т	54,0*
С12,5-450-I УХЛ, Т	56,0*
С12,5-450-II УХЛ, Т	66,0*
C16-450-I УХЛ, Т	68,0*
C16-450-II УХЛ, Т	77,0*
C20-450-I УХЛ, Т	75,0*
C20-450-I УХЛ, Т	86,6*
C4-480-I УХЛ, Т	32,0*
C4-480-II УХЛ, Т	39,0*
С6-480-I УХЛ, Т	36,5*
C6-480-II УХЛ, Т	44,5*
C4-550-I УХЛ, Т	38,0
C4-550-II УХЛ, Т	46,0
C6-550-I УХЛ, Т	39,0
C6-550-II УХЛ, Т	53,0
C8-550-I УХЛ, Т	50,0*
C8-550-II УХЛ, Т	63,0*
C10-550-I УХЛ, Т	59,0*
C10-550-II УХЛ, Т	69,0*
С12,5-550-I УХЛ, Т	65,0*
С12,5-550-II УХЛ, Т	75,0*
C16-550-I УХЛ, Т	74,0*
C16-550-II УХЛ, Т	86,0*
C20-550-I УХЛ, Т	90,0*
C20-550-II УХЛ, Т	103,0*
C6-660-I УХЛ, Т	61,0*
C4-750-I УХЛ, Т	70,0*
C4-750-II УХЛ, Т	75,0*
C6-750-I УХЛ, Т	80,0*
C6-750-II УХЛ, Т	90,0*
C8-750-I УХЛ, Т	87,0*
C8-750-II УХЛ, Т	98,0*
С12,5-750-I УХЛ, Т	130,0*
С12,5-750-II УХЛ, Т	140,0*
C4-950-I УХЛ, Т	85,0*
C4-950-II УХЛ, Т	95,0*
C6-950-I УХЛ, Т	80,0*
C6-950-II УХЛ, Т	108,0*
C8-950-I УХЛ, Т	112*
C8-950-II УХЛ, Т	142*
С12,5-950-I УХЛ, Т	145*
С12,5-950-II УХЛ, Т	170*
C4-1050-I УХЛ, Т	100*
C4-1050-II УХЛ, Т	130*
C6-1050-I УХЛ, Т	110*
C6-1050-II УХЛ, Т	140*
C8-1050-I УХЛ, Т	125*
C8-1050-II УХЛ, Т	150*
С12,5-1050-I УХЛ, Т	165*
С12,5-1050-II УХЛ, Т	195*
С8-1300-I УХЛ, Т	186*
C8-1300-II УХЛ, Т	200*
С12,5-1300-II УХЛ, Т	282*
C8-1800-I УХЛ, Т	290*
C12.5-1800-I УХЛ, Т	435*

______________

* Расчетное значение.

Примечание. Значение массы изоляторов может изменяться в пределах ±10%.

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 2, 3, 5).

Текст документа сверен по:

официальное издание

М.: ИПК Издательство стандартов, 1999
